rj45網絡連接器互聯網技術發展

發布日期：2020-07-27 00:00:00 來源：http://news.54taotao.cn 點擊：0

　　隨著科技腳步的高速發展，萬物互聯并網的趨勢已經成為必然，帶動著光纖寬帶接入技術的進步，特別是目前一些新興起的高帶寬業務如高清視頻、智慧家庭、智慧城市及Cloud VR的逐步應用，正因為如此，RJ45網絡連接器端口也越來越多的出現在各種電子產品上面，市場同時也對企業產品性能提出了更高的要求，但設備在使用過程中因網絡端口其需要較遠距離傳輸且走線環境可能多為戶外及一些電磁環境較復雜的地方，會遇到氣候環境及其它各類耦合瞬態脈沖過電壓的影響，如雷擊，電網波動、大型負載切投等等都會影響設備的性能及使用，尤其像現在這類電子產品，具有高度集成化、高度精密化容易受到ESD靜電、插拔產生的尖峰電壓、感應雷擊干擾而損壞，故產品需要達到一定的雷擊浪涌防護能力，確保產品性能可靠穩定，滿足各類應用場合。

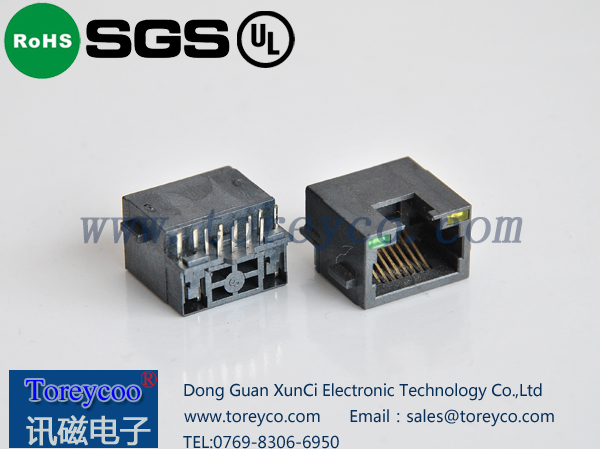

rj45網絡連接器

　　目前較常規的網絡端口應用方案是在 RJ45 連接器到PHY芯片中間加入一個 1:1 的隔離變壓器，達到一定的差共模浪涌防護及增強信號的作用；然而在網變次級未加任何防護元器件的前提下，通過網絡變壓器感應耦合到次級的脈沖尖峰電壓也容易損壞 PHY 芯片發現，假如在網口做差模2KV的浪涌測試時，在網變次級不加ESD器件時，會感應出100V左右的脈沖干擾電壓；若在差分對之間并入一個ESD器件時，電壓會抑制在15V以內），還有諸多應用現場中由于考慮到成本、空間布局及其他各種因素并未加入共模防護，雙絞線差分傳輸?shù)哪Ｊ?，共模干擾是主要的干擾，容易引起后端的芯片的損壞及系統重啟、死機等等現象，此類情況必然給后續產品的穩定性及可靠性帶來一定隱患。
