RJ45連接器的接口種類

發布日期：2020-08-17 09:53:00 來源：http://news.54taotao.cn 點擊：0

　　常見的RJ45連接器接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45接口連接通信時，使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可。RJ45的性能指標同樣包括衰減、近端串?dāng)_、插入損耗、回波損耗和遠端串?dāng)_等。RJ45的性能技術說明：接觸電阻為2.5mΩ，絕緣電阻為1000mΩ，抗電強度為DC1000V（AC700V）時，一分鐘無擊穿和飛弧現象；卡接簧片表面鍍金或鍍銀，可接線徑為0.4mm～0.6mm；插頭插座可重復插拔次數不小于750次；8線接觸針鍍金509（inch）。

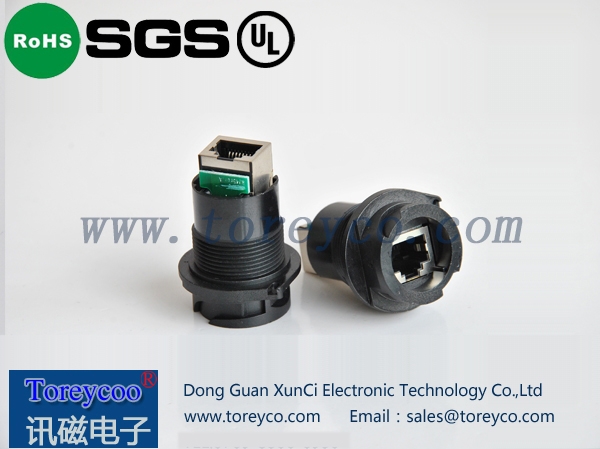

RJ45連接器

　　在這些性能指標要求中，串?dāng)_是設計時考慮的一個重要因素，為了使整個鏈路有更好的傳輸性能，在插座中常采用串?dāng)_抵消技術，串?dāng)_抵消技術能夠產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串?dāng)_。如果由模塊化插頭引入的串音干擾用“++++”表示，插座產生的相反的串音則用“----”表示。當兩個串音信號的大小相等，極性相反時，總的耦合串音干擾信號的大小為零。
