RJ45帶變壓器工作原理及隔離方式

發布日期：2025-03-04 08:53:39 來源：http://news.54taotao.cn 點擊：0

　　在現代網絡通信領域，RJ45 接口廣泛應用于各類設備連接，而 RJ45 帶變壓器的設計更是為網絡傳輸?shù)姆€(wěn)定性與安穩性提供了關鍵支持。

　　從結構上看，RJ45 帶變壓器主要由 RJ45 接口模塊與內置的變壓器組成。變壓器通常為脈沖變壓器，包含初級繞組和次級繞組。其工作原理基于電磁感應定律，在網絡信號傳輸時，發送端設備產生的電信號加載到變壓器初級繞組。由于交流電會產生變化的磁場，該磁場穿過次級繞組，依據電磁感應原理，在次級繞組中便感應出相應的電信號，以此實現信號從初級到次級的耦合傳輸。

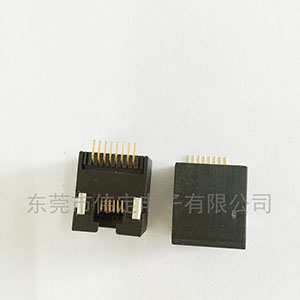

RJ45帶變壓器

　　以常見的以太網傳輸為例，數據以差分信號形式傳輸。在發送端，設備將數據編碼為一對幅值相等、相反的差分信號輸入到變壓器初級繞組。這種差分信號傳輸方式本身就具有一定抗干擾能力，而變壓器在此基礎上進一步優化傳輸。變壓器通過電磁耦合，將初級繞組的差分信號復制到次級繞組，傳送給 RJ45 接口連接的網線。接收端過程則相反，網線傳來的信號先要進入變壓器次級繞組，再通過電磁感應傳遞到初級繞組，蕞終被接收端設備識別處理。

　　RJ45 帶變壓器的隔離作用至關重要。一方面是電氣隔離，變壓器的初級和次級繞組之間沒有直接電氣連接，僅通過磁場耦合。這有效阻止了設備間因電氣接地差異產生的地電流干擾，避免因接地電位差導致的信號失真甚至設備損壞。例如在復雜的工業環境中，不同設備可能存在較大接地電位差，RJ45 帶變壓器可使各設備網絡連接相互獨立，保證信號穩定傳輸。

　　另一方面是噪聲隔離。網絡傳輸中難免會受到外界電磁噪聲干擾，如附近的電機運轉、無線信號輻射等。變壓器的繞組對高頻噪聲具有較高阻抗，能有效阻擋大部分噪聲信號進入設備內部。當噪聲信號試圖通過變壓器時，大部分被反射或衰減，只有正常的網絡信號能順利通過耦合傳輸，很大的提升了信號的純凈度和完整性，確保網絡數據準確無誤地傳輸。

　　RJ45 帶變壓器憑借獨特的工作原理實現有效信號耦合，同時通過電氣和噪聲隔離，為網絡傳輸?shù)姆€(wěn)定、安穩與可靠運行奠定堅實基礎，在網絡通信系統中發揮著不可替代的作用。
