RJ45帶變壓器的電磁兼容性怎么增強

發布日期：2025-06-10 09:48:37 來源：http://news.54taotao.cn 點擊：0

　　屏蔽設計是提升電磁兼容性的基礎措施。RJ45 帶變壓器的外殼及連接器部分，可采用金屬屏蔽罩進行包裹。金屬屏蔽罩能有效阻擋外界電磁干擾信號進入，同時壓制變壓器自身產生的電磁輻射外泄。在安裝屏蔽罩時，需確保其與電路板的接地層可靠連接，形成完整的屏蔽回路。例如，在工業級網絡設備中，通常會使用全金屬外殼搭配密封設計的 RJ45 連接器，通過螺絲緊固等方式保證屏蔽罩與接地層的低阻抗連接，從而將電磁干擾的影響降至低。

　　合理的接地設計對電磁兼容性至關重要。RJ45 帶變壓器的接地需遵循單點接地或多點接地原則，避免形成接地環路產生干擾。變壓器的中間抽頭應直接連接到系統的主接地平面，且接地線盡量短而粗，以降低接地阻抗。同時，在 PCB 設計階段，可將模擬地與數字地分開布線，通過單點連接的方式防止不同電位干擾。例如，在高速網絡傳輸設備中，通過在變壓器引腳附近設置專用的接地過孔，并采用大面積覆銅的方式降低接地電阻，有效減少了電磁干擾對信號傳輸?shù)挠绊憽?/span>

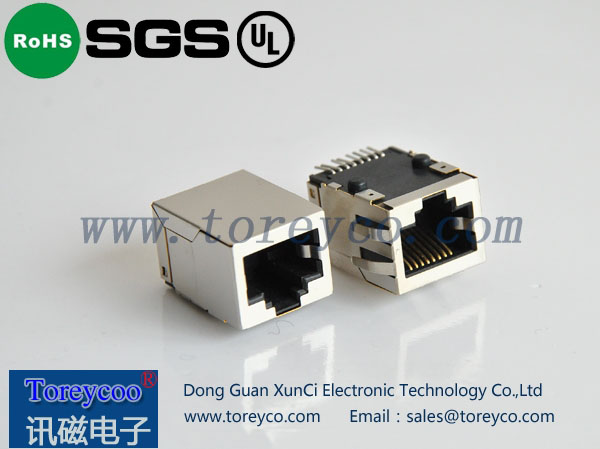

RJ45帶變壓器

　　優化電路設計可從源頭上減少電磁干擾。在變壓器的驅動電路中，合理選擇濾波元件能夠壓制高頻噪聲。例如，在變壓器初級和次級繞組之間加入共模電感和旁路電容，可有效濾除共模干擾信號；在電源輸入端設置 π 型濾波電路，能降低電源噪聲對變壓器的影響。此外，通過調整變壓器的繞組匝數比、線徑及繞制工藝，可改善其電磁耦合特性，減少自身產生的電磁輻射。

　　布局與布線策略同樣不容忽視。在 PCB 布局時，應將 RJ45 帶變壓器遠離高頻電路、大功率器件等干擾源，避免信號串?dāng)_。布線過程中，數據線應采用差分對走線，保持等長、等距，減少電磁輻射。同時，盡量避免信號線形成大的環路面積，防止外界磁場通過電磁感應產生干擾。例如，在千兆以太網設備的 PCB 設計中，通過將 RJ45 連接器與變壓器的走線控制在較小區域內，并采用包地處理，顯著提升了電磁兼容性。
