RJ45帶變壓器在音頻隔離中的作用

發布日期：2025-06-14 11:50:39 來源：http://news.54taotao.cn 點擊：0

RJ45帶變壓器接口廣泛用于以太網通信設備。在數據傳輸過程中，集成磁性組件的RJ45接口不僅承擔網絡耦合任務，還提供信號隔離、電壓匹配、共模干擾等功能。部分工程應用嘗試將此類結構應用于非傳統場景，如音頻傳輸路徑中的電氣隔離模塊。帶變壓器的RJ45在音頻隔離方面具有一定適配潛力。

音頻隔離目的主要為避免噪聲疊加、地線環流、電位干擾等問題。在跨設備傳輸過程中，音頻線路常面臨接地不一致、電源干擾、射頻耦合等隱性風險。傳統解決方法包括使用音頻隔離變壓器、光耦模塊、差分收發器等結構。部分RJ45帶隔離模塊在具備磁性耦合特性基礎上，可實現類似音頻隔離效果。

RJ45帶變壓器通常內置的網絡變壓器為1:1或帶中抽頭的傳輸型隔離線圈。此類結構原用于以太網差分信號耦合。其隔離電壓一般為1500V RMS左右。磁芯材料常采用高頻鐵氧體，繞組結構優化以適應高速信號傳輸。用于音頻信號場景時，可通過端接匹配電路調整頻響范圍與失真特性。若配置得當，可對50Hz至15kHz范圍內信號提供一定電氣隔離效果。

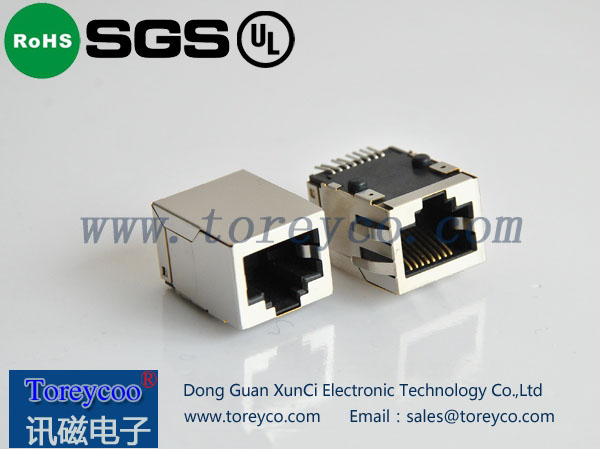

RJ45帶變壓器

在音頻系統中使用RJ45帶變壓器需考慮信號頻寬兼容性。以太網磁性模塊為高頻設計，其低頻性能衰減明顯。標準語音帶寬約300Hz至3.4kHz。若需傳輸音樂信號或全頻帶語音信息，需選擇低漏感、低失真磁性組件。部分廠家提供專用音頻隔離模塊封裝為RJ45形式，具備優化頻響特性。此類模塊相較于網絡磁性模塊具備更平坦響應曲線與更小群延遲。

實際測試中，部分工程項目將帶變壓器的RJ45接口用于話音通信系統中的信號隔離節點。例如對講系統、樓宇可視系統、模擬音頻廣播設備等。此類系統對信號質量要求中等，使用帶變壓器模塊可在一定程度降低公共電源干擾、設備間電位差干擾。

在高保真音頻傳輸領域，RJ45帶變壓器的隔離效果存在局限。音頻系統中，信號失真容忍度較低，頻響線性度要求較高。標準網絡磁性變壓器未對音頻帶寬進行優化，可能導致頻率衰減、波形畸變、相位偏移等問題。若需在高音質環境使用，建議選用專用音頻隔離變壓器或數字信號光電隔離技術。

音頻設備在接入網絡系統時，使用帶變壓器的RJ45接口仍可作為初級隔離保護。例如數字音頻傳輸系統采用RJ45接口傳輸AES/EBU或Dante協議信號，此時變壓器既充當網絡耦合器，也承擔EMI屏蔽和DC隔離作用。對防雷擊、浪涌干擾、防靜電干擾有積極影響。
